產品介紹
實時二維位移應變測量?jī)x基于高精度亞像素位移算法，實現被測物體表面面內位移的測量和實時追蹤。儀器功能主要包括圖像采集、成像系數標定、二維計算、實時二維計算、實時撓度測量、數據后處理、數據提取、數據通訊功能，計算分析結果能夠清晰、直觀地反映被測物體的位移、變形、應變信息。
產品特點
亞微米級位移測量：
位移測量精度優于0.01像素，滿足精密工業檢測需求。
高性價比：
相較于三維位移應變測量，具有更高性價比，單相機即可完成二維高精度測量。
高精度應變測量：
局部應變測量精度:優于50微應變，引伸計應變測量精度優于10微應變。
虛擬仿真：
支持虛擬融合下的數據實時輸出，支撐虛擬仿真實驗。

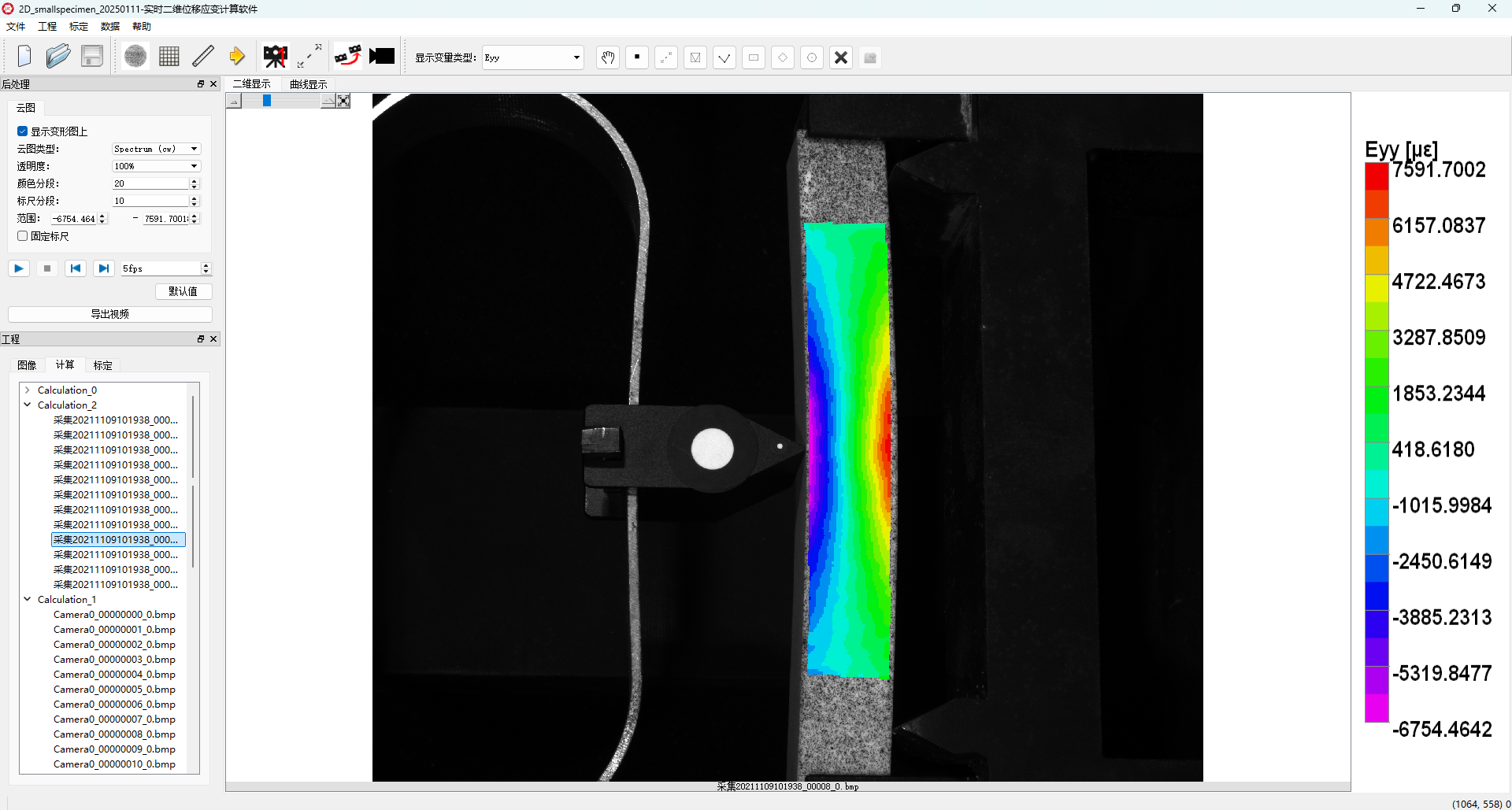

具有配套處理分析軟件功能：
主應變及剪應變的大小及方向，可以計算邊緣應變，圖像及數據可以通過標準格式輸出，可輸出視頻。
支持二維模式及視頻引伸計模式：
靜態及準靜態測量模式下支持實時在線分析，動態測量、動態應變及振動模式測量。
高速動態測量：
可配合高速相機實現高速變形模式測量。
測量范圍：
視場范圍 100mm-100m，應變測量范圍 10μ?-1000%。
實時二維計算：
具有實時計算功能，全場實時測量模式下，20Hz及以上幀率時，實時計算并輸出≥10,000點點云數據；實時引伸計模式下，60Hz及以上幀率時，實時計算并輸出≥50點點云數據。
靈活性設計：
可根據需求升級相機、光源或算法，提高系統靈活性。
技術參數
實時計算能力和精度 |
實時引伸計測量 全場實時二維位移及應變計算 | 100Hz以上 15000點@15Hz |
位移測量精度 | 0.01像素 |
應變測量精度 | 10微應變 |
數據線接口 | USB或網口 |
應用場景
適用于測量平面內應變分布的實驗，包括拉伸、剪切、裂紋擴展、疲勞等。測量范圍從微米到米級。計算并顯示局部應變場。
