將相機固定在六棱柱形狀的安裝平臺上,通過可伸出式的支桿確保相機置于合適的成像距離上。每根支桿安裝兩臺相機,共有24臺相機組成了12套雙目測量單元。24臺相機通過硬觸發線實現同步觸發采集圖像,相機分辨率為2048′2048像素,其像元尺寸為5.5 μm。在物距為2.6 m的情況下選用8 mm鏡頭,對應相機視場約為3.6 m′3.6 m。根據視場尺寸,使用電腦生成直徑為7.2 mm(約4個像素直徑)的優化數字散斑,并制作成轉印貼紙附在艙段內表面,從而實現高精度散斑場的制作。

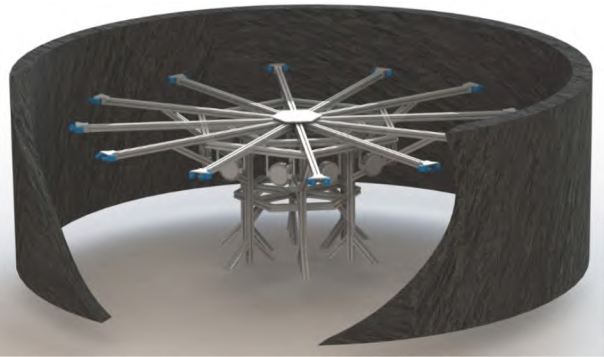

多相機全周變形測量系統示意圖

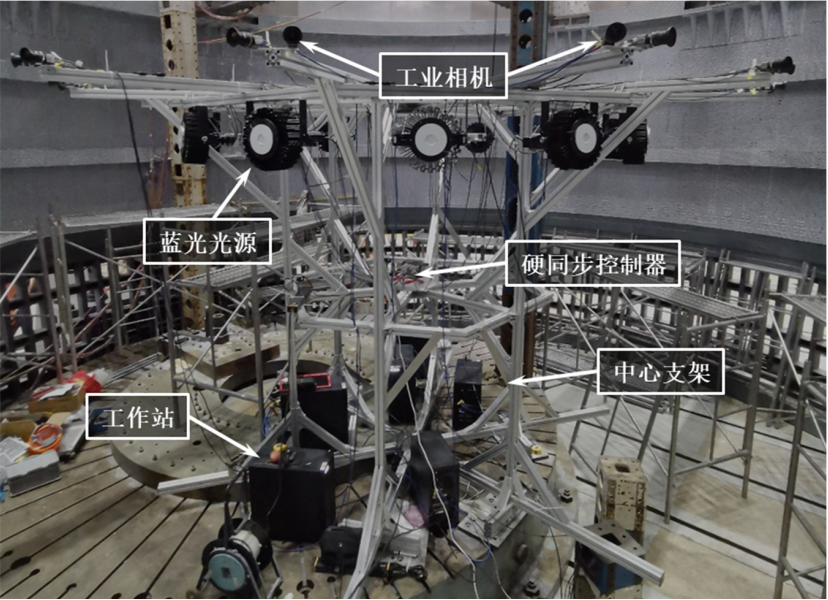

多相機全周變形測量系統現場圖
