產品介紹

實時三維位移應變測量?jī)x（可調節版），基于三維數字圖像相關原理，可同步獲取物體表面三維坐標、位移及應變場數據。系統采用模塊化架構設計，集成高亮度單色光源與精密微調支架，支持物距、焦距、立體角參數的多維獨立調節并可適配不同焦距鏡頭，實現視場范圍自由定制，完美匹配各類試樣尺寸與測試需求。

產品特點

  亞微米級位移測量：

單套系統在1㎡測量范圍內，三個方向位移測量精度優于0.01mm，滿足高精度工業檢測需求。

  高精度應變測量：

標準版儀器引伸計應變測量精度達10μ?，全場應變測量精度50μ?，適用于各項力學性能測試。

  實時數據輸出：

支持標記點應變數據的實時計算與輸出，提高實驗效率。

  多相機組同步測量：

支持12組以上成對相機組同步工作，實現大范圍或復雜結構的三維數據采集和多套測量系統拼接。

  靈活觸發模式：

支持硬同步觸發、軟同步觸發及外部信號觸發，支持各類試驗機連接模塊，適應不同實驗需求。

  二維+三維+視頻引伸計模式：

支持靜態、準靜態、動態應變、振動及高速變形測量，覆蓋多種實驗場景。

  高速動態測量：

可配合高速相機，支持高速變形測量，適用于沖擊、振動等瞬態分析。

  視場范圍和距離測量：

測量視場可覆蓋100? -100㎡，測量距離0.2m-100m，根據不同測試要求，適應滿足各類微小零件到大型結構和各測量距離測量。

  實時三維計算與追蹤：全場實時測量模式下，15Hz及以上幀率時，實時計算并輸出≥10,000點點云數據；實時引伸計或點追蹤模式下，60Hz及以上幀率時，實時計算并輸出≥50點點云數據。

  靈活性設計：可根據需求升級相機、光源或算法，提高系統靈活性。

技術參數

應用案例

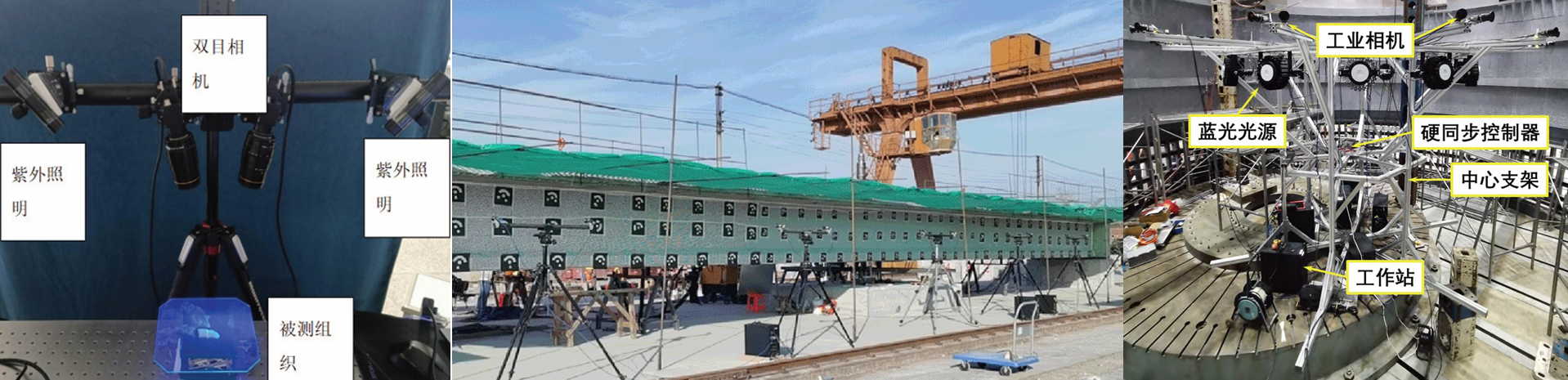

 組織拉伸實驗                              大跨度橋梁檢測                                            火箭全周三維測量
