一、系統設計與精度評估
1、 系統設計
本研究中使用的三維數字圖像相關（3D-DIC）系統由兩臺工業相機（IDS UI-3370CP，2048×2048像素CMOS傳感器）和一臺投影儀（DLP Light Crafter 4500評估模塊）組成，如圖1a所示。投影儀投射數字相關計算所需的散斑圖像，兩臺工業相機構成一個立體視覺系統，用于3D-DIC重建。編碼點通過15位同心圓進行編碼。一臺單反相機（NIKON D7100，6000×4000像素CMOS傳感器）用于近距離攝影測量，以重建編碼點的三維空間坐標。工業相機配備有C口50mm定焦鏡頭（KowA-LM50XC，50mm，4/3英寸），單反相機則使用尼康50mm定焦鏡頭（50mm F/1.4g）。3D-DIC系統的物距約為1米，視場約為160×160毫米，立體視角為35度。在本研究中，使用團隊開發的內部軟件（如圖1b所示）進行3D-DIC計算和編碼點重建。

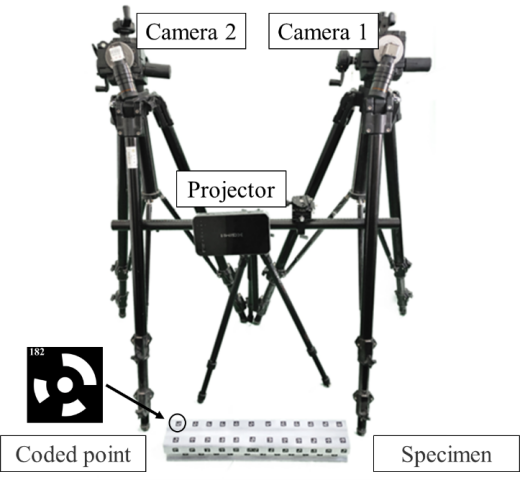

（a）帶有投影儀系統的三維數字圖像相關
 |  |
| 3D-DIC 軟件 | 3D點云重建軟件 |

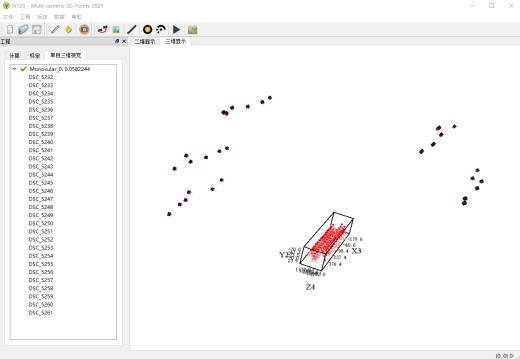

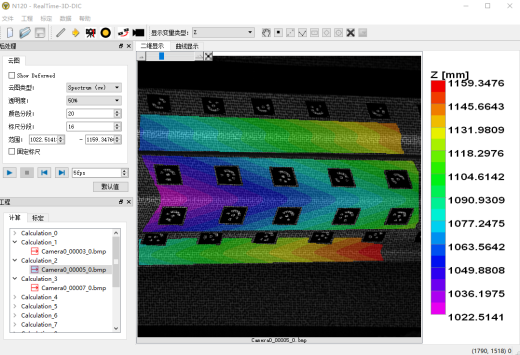

（b）測量軟件
圖1 帶有投影儀系統的三維數字圖像相關
2、圓柱管的精度評估
3D-DIC（三維數字圖像相關）測量的精度不僅高度依賴于設備的精度，還依賴于重建算法的準確性。在本節中，首先通過一個簡單的圓柱構件驗證該方法在幾何缺陷測量中的精度，然后再將其應用于更復雜的構件。首先，3D-DIC系統本身的精度可以達到±0.0016 mm。其次，點云拼接的精度還會受到編碼點識別精度的影響。這些因素共同決定了測量的精度，例如本研究中幾何缺陷的測量精度。
使用一個直徑為106 mm、長度為280 mm的圓柱管進行了驗證測量。編碼點布置在管的外表面，如圖2(a)所示。帶有編碼點的試件通過單反相機從多個角度進行拍攝，然后使用近距離攝影測量技術重建編碼點的空間坐標并建立全局坐標系，如圖2(b)所示。隨后，通過移動試件獲取幾何形態點云，每個局部點云覆蓋試件約20%的周長�；诹Ⅲw視覺原理計算局部坐標系中編碼點的坐標數據，并將試件的全場點云拼接完成。將每個點云點的半徑轉換為圓柱坐標。全場點云的半徑R如圖2(c)所示，其中空白區域?qū)?yīng)編碼點�？傮w而言，與理想幾何形狀相比，計算半徑R的標準偏差為0.0739。在圖3所示的拼接區域（矩形區域x），點云1和點云2（即旋轉試件前后的兩組測量數據）非常接近。因此，本研究中使用的方法的全局精度約為±0.1 mm（厚度的5%），滿足精度要求。

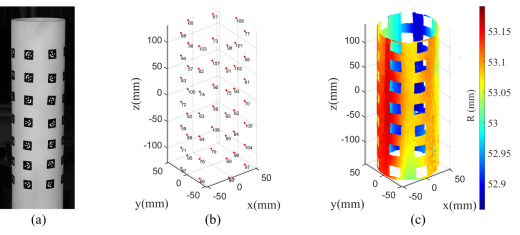

圖2 精度分析測試與可視化：a) 帶有編碼點的圓柱管 b) 編碼點的全局坐標 c) 測量的半徑R結果
 |  |

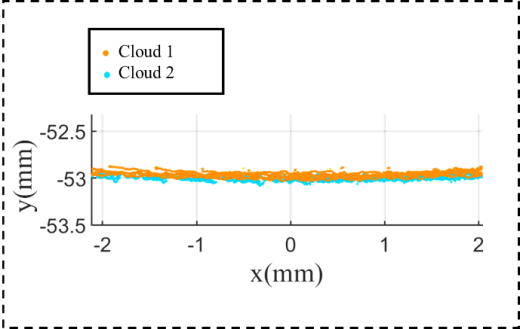

(a) 矩形區域內顯示拼接區域的橫截面 | (b) 測量的點云半徑R |
圖3 點云拼接（俯視圖）：a) 矩形區域內顯示拼接區域的橫截面 b) 拼接區域內測量的點云半徑R
二、貨架立柱的幾何形態測量
1、如前所述，所開發的3D-DIC系統在幾何缺陷測量中的精度在可接受范圍內。因此，該系統被應用于測量更復雜截面的缺陷：一種鋼制倉儲貨架立柱。如圖4所示，該截面包含多個彎折和加強筋。截面尺寸為Ω120×85×2.0 mm，由Q235B（即屈服應力fy = 235 MPa）鋼板通過折彎成型。試件長度為600 mm，無穿孔。需要注意的是，由于切割工藝，試件兩端存在明顯的局部幾何缺陷。
（a）鋼制貨架立柱的設計截面（單位：mm）

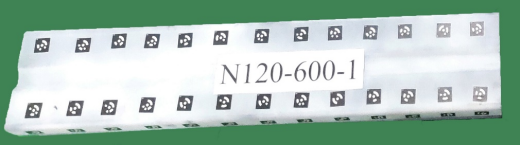

（b）測試試件
圖4 鋼制貨架立柱：(a) 鋼制貨架立柱的設計截面（單位：mm） (b) 測試試件

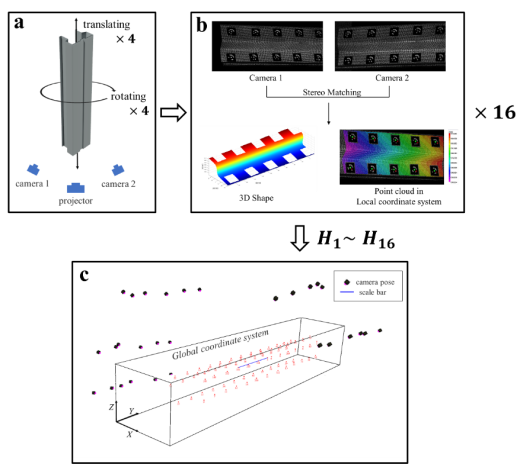

由于截面具有多個彎折，其表面無法通過單次相機拍攝完成測量，原因是視線遮擋以及相機視野范圍的限制。因此，為了完整測量試件的幾何形態，采用了多次拍攝的方式。如圖5所示，通過固定3D-DIC系統和投影儀，旋轉試件4次以獲得環形區域的幾何形態。隨后，將試件沿縱向平移至新的測試區域，繼續進行下一個環形區域的測量。特別地，為了確保沒有未測試的區域，每個新的測試區域需要與上一個區域有少量重疊。由于試件長度為600 mm，而相機視野范圍為160×160 mm，因此需要進行4次平移，共拍攝16組圖像。通過3D-DIC計算，獲得了16組局部坐標系下的試件幾何形態，如圖5(b)所示。此外，如圖5(c)所示，通過近距離攝影測量技術重建的全局坐標系與局部坐標系中的編碼點結合，計算得到剛體變換矩陣Hi。利用這些剛體變換矩陣，將點云數據統一到全局坐標系中，最終實現試件的全場幾何形態重建，如圖6所示。
圖5 測量流程

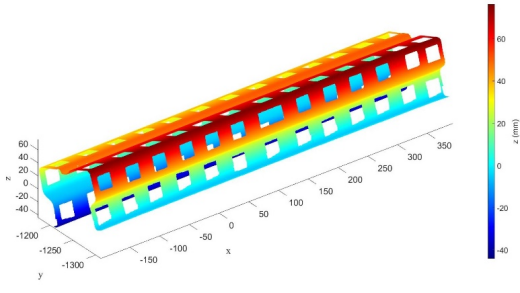

圖6 三維重建結果（單位：mm）
2、立柱的初始幾何缺陷
為了獲取試件的幾何缺陷，需要將測量的點云數據（使用中間580 mm的點云數據進行初始幾何缺陷計算和建模）與構件的設計值（即理想化的完美幾何形狀）進行比較。采用迭代最近點算法（ICP） 將實測點云數據與理想幾何點云進行配準。使用的目標函數如下：
其中，qi 和 pi 分別是理想幾何點云和實測點云的坐標，R和t分別是從實測點云到理想幾何點云的旋轉矩陣和平移向量。

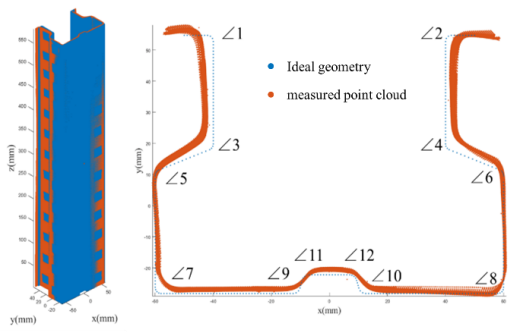

配準后的點云是與理想幾何點云差異最小的點云。配準后，兩組點云之間的差異即為試件的幾何缺陷。在使用ICP算法進行點云配準時，每個截面有329個點，沿構件長度方向共有580個截面。兩組點云數據的ICP配準結果如圖7所示。
圖7 ICP配準結果
